Опис продукту

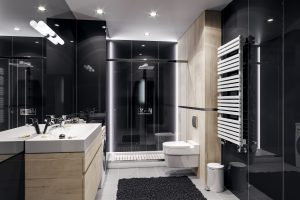

Стандартно поставляється в білому кольорі [01] з підключенням [11]. Крани, показані на малюнку, – це додаткове обладнання, яке можна придбати за додаткову плату.

Схема підключення 1111

Креслення

Рекомендовані аксесуари Можливі кольори
Кран – SMART 1 → більше
Кран – KORNER  → більше

Матеріал

Сталь нелегована з низьким вмістом вуглецю

Висота

725, 925, 1125, 1325, 1525, 1725 mm

Kaрта виробу

Ширина

575 mm

3d

  ↵

H W 575
.3DS .dwg
725 /sites/default/files/Modele_3D/Carex/aca_70-50_725-575.3ds /sites/default/files/Modele_3D/Carex/aca_70-50_725-575.dwg
925 /sites/default/files/Modele_3D/Carex/aca_90-50_925-575.3ds /sites/default/files/Modele_3D/Carex/aca_90-50_925-575.dwg
1125 /sites/default/files/Modele_3D/Carex/aca_110-50_1125-575.3ds /sites/default/files/Modele_3D/Carex/aca_110-50_1125-575.dwg
1325 /sites/default/files/Modele_3D/Carex/aca_130-50_1325-575.3ds /sites/default/files/Modele_3D/Carex/aca_130-50_1325-575.dwg
1525 /sites/default/files/Modele_3D/Carex/aca_150-50_1525-575.3ds /sites/default/files/Modele_3D/Carex/aca_150-50_1525-575.dwg
1725 /sites/default/files/Modele_3D/Carex/aca_170-50_1725-575.3ds /sites/default/files/Modele_3D/Carex/aca_170-50_1725-575.dwg

Робочий тиск

до 0,4 MPa

Робоча температура

дo 95oC

Стандартне обладнання

заглушка Premium ½”; кран Маєвського Premium  ½”; кріплення Z 12




Параметри



Carex | ACA H [mm] W [mm] D [mm] C [mm] n 55/45/20 oC [W] 75/65/20 oC [W] 90/70/20 oC [W]
ACA 70/50 725 575 95 500 1,2548 206 388 488
ACA 90/50 925 575 95 500 1,2487 258 488 613
ACA 110/50 1125 575 95 500 1,2562 311 590 742
ACA 130/50 1325 575 95 500 1,2587 365 695 874
ACA 150/50 1525 575 95 500 1,2710 420 803 1012
ACA 170/50 1725 575 95 500 1,2677 476 915 1153



Палітра кольорів

Палітра кольорів

.01 Biały RAL 9016 .02 Biały mat RAL 9016 .22 Biały struktura RAL 9016 .04 Krem .05 Grafit połysk
.06 Ciemny grafit mat .07 Ametyst .08 Miedź antyczna .09 Quartz 1 .10 Quartz 2
.11 Platyna mat .12 srebrny mat .13 Jasny grafit mat .14 Szary mat .16 Szary antracyt RAL 7016
.17 Popielaty pirytowy RAL 7040 .18 Brązowy grizzly RAL 8017 .19 Czarny głęboki RAL 9005 .20 Srebrny ciemny RAL 9007 21 Czarny połysk RAL 9017
