Обігрівач Figil V
Опис продукту

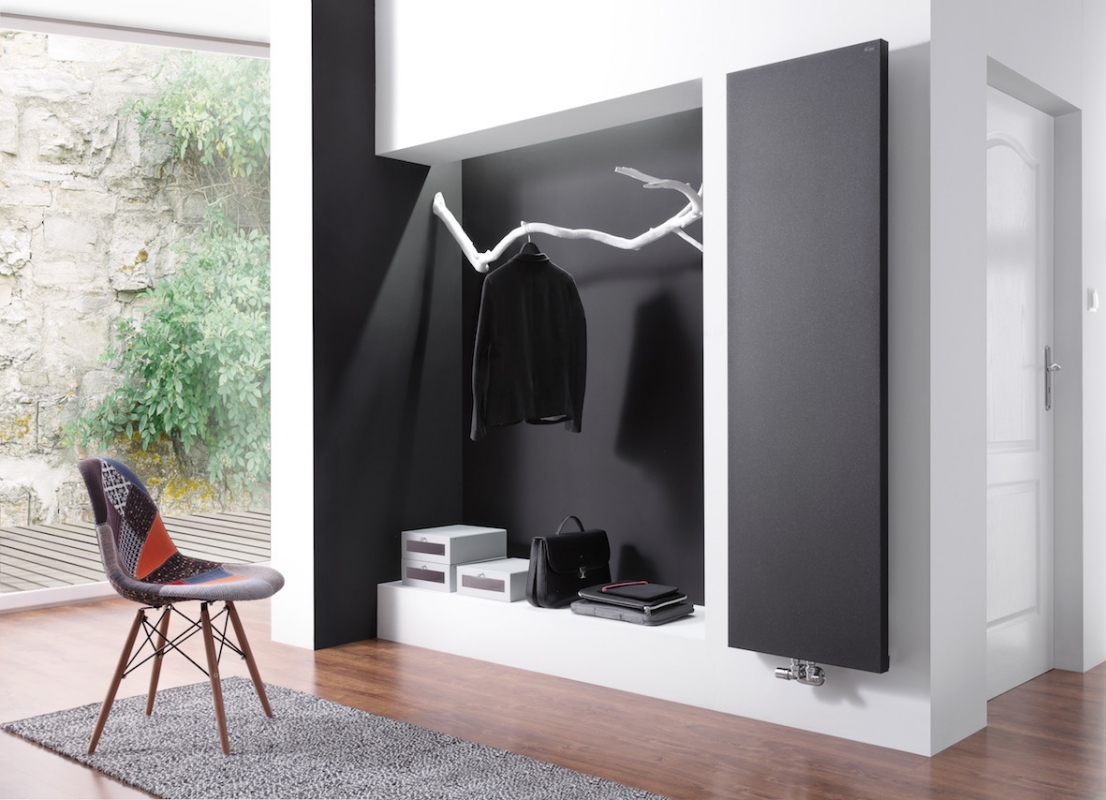

Стандартно поставляється в кольорі темний графіт матовий [06] з підключенням [21]. Крани, показані на малюнку, – це додаткове обладнання, яке можна придбати за додаткову плату.
Схема підключення
Креслення
| Рекомендовані аксесуари | Можливі кольори | |||
| Кран – PODWÓJNY → більше |  |
 |
 |
 |
 |
 |
 |
||
 |
 |
|||
Матеріал
Сталь нелегована з низьким вмістом вуглецю
Висота
1220, 1540, 1740 mm
Ширина
510, 610 mm
обочий тиск
до 0,4 MPa
Робоча температура
дo 95oC
Стандартне обладнання
заглушка ½”; кран Маєвського ½”; кріплення Z 13
Параметри
| Figil V | AFI V | H [mm] | W [mm] | D [mm] | M [mm] | n | 55/45/20 oC [W] | 75/65/20 oC [W] | 90/70/20 oC [W] |
| AFI V 125/50 | 1220 | 510 | 90 | 50 | 1,2758 | 284 | 545 | 688 |
| AFI V 150/50 | 1540 | 510 | 90 | 50 | 1,2635 | 356 | 679 | 855 |
| AFI V 170/50 | 1740 | 510 | 90 | 50 | 1,2629 | 400 | 763 | 961 |
| AFI V 125/60 | 1220 | 610 | 90 | 50 | 1,2650 | 336 | 643 | 810 |
| AFI V 150/60 | 1540 | 610 | 90 | 50 | 1,2585 | 423 | 805 | 1013 |
| AFI V 170/60 | 1740 | 610 | 90 | 50 | 1,2561 | 475 | 904 | 1137 |
Палітра кольорів
Палітра кольорів
 |
 |
 |
 |
 |
| .01 Biały RAL 9016 | .02 Biały mat RAL 9016 | .22 Biały struktura RAL 9016 | .04 Krem | .05 Grafit połysk |
 |
 |
 |
 |
 |
| .06 Ciemny grafit mat | .07 Ametyst | .08 Miedź antyczna | .09 Quartz 1 | .10 Quartz 2 |
 |
 |
 |
 |
 |
| .11 Platyna mat | .12 srebrny mat | .13 Jasny grafit mat | .14 Szary mat | .16 Szary antracyt RAL 7016 |
 |
 |
 |
 |
 |
| .17 Popielaty pirytowy RAL 7040 | .18 Brązowy grizzly RAL 8017 | .19 Czarny głęboki RAL 9005 | .20 Srebrny ciemny RAL 9007 | 21 Czarny połysk RAL 9017 |
