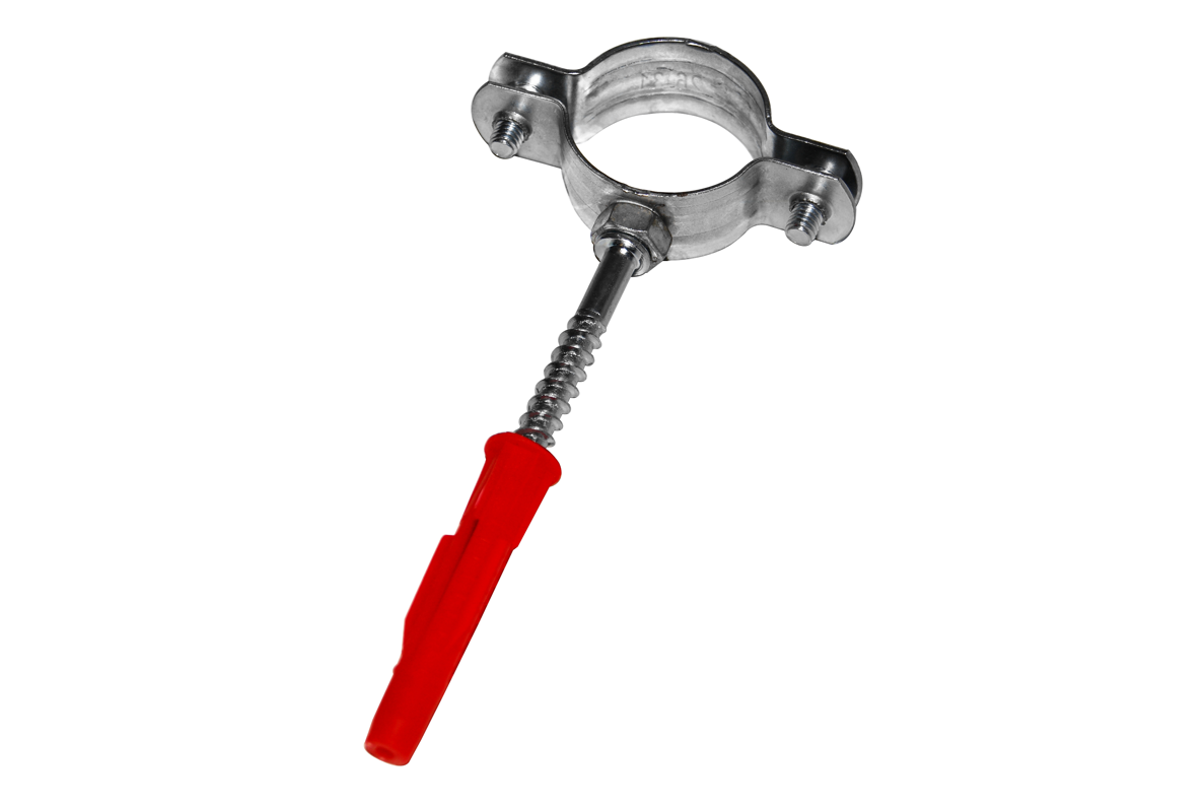

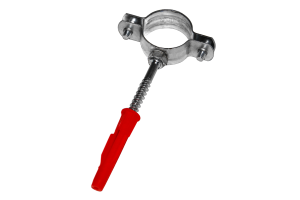

Кріплення сталеве розбірне з дюбелем

Опис продукту

Виріб

Кріплення сталеве розбірне з дюбелем (без ущільнювача)

Схема

Матеріал

Сталь звичайна оцинкована

Kaрта виробу

Призначення

Для кріплення і монтажу труб всередині приміщення

Параметри

Тип	Кронштейн				розмір губок\| розмір дюбеля				Розривне навантаження	к-сть в пачці
	діаметр труби – D		M2	b1 x g	M	L	d	l	[kN]	[szt]
	[mm]	[cale]	M2	b1 x g	M	L	d	l	[kN]	[szt]
USZ – 10	12-17	3/8″	M8	17 x 1,5	M8	65	10	60	2,4	50
USZ – 15	18-23	1/2″	M8	20 x 1,5	M8	65	10	60	2,4	50
USZ – 20	24 – 28	3/4″	M8	20 x 1,5	M8	65	10	60	2,4	50
USZ – 25	32 – 37	1″	M8	20 x 1,5	M8	65	10	60	2,4	50
USZ – 32	38-46	1 1/4″	M8	20 x 1,5	M8	80	10	60	2,4	50
USZ – 40	47 – 54	1 1/2″	M8	24 x 1,5	M8	80	10	60	2,4	50
USZ – 50	54 – 62	2″	M8	24 x 1,5	M8	80	10	60	2,4	50
USZ – 75	75	2 1/2″	M10	26 x 1,5	M10	100	14	80	1,9	30
USZ – 80	80	3″	M10	26 x 1,5	M10	100	14	80	1,9	30
USZ – 100	100	4″	M10	26 x 1,5	M10	100	14	80	1,9	20
USZ – 125	125	5″	M10	26 x 2	M10	140	14	80	4,8	10
USZ – 150	150	6″	M10	26 x 2	M10	140	14	80	4,8	10
USZ – 200	200	8″	M10	35 x 3	M10	180	14	80	6,3	5
USZ – 220	220	8″	M10	35 x 3	M10	180	14	80	6,3	5
