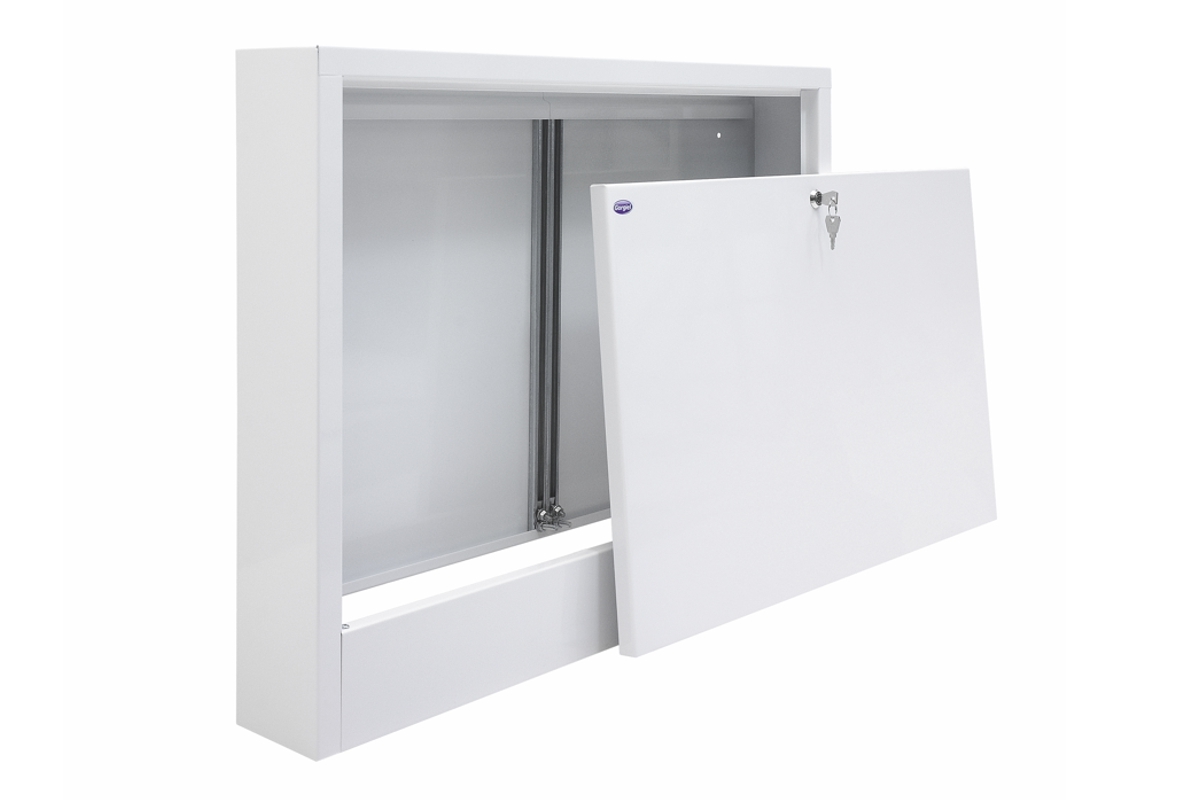

Колекторна шафа SGN зовнішня
Опис продукту
креслення
Матеріал
Сталь
Висота
580 mm
Ширина
385 – 1130 mm
Кількість секцій
від 2 до 14 розділових секцій // SGN / U та SGN / G від 2 до 12 секцій системи змішування
Стандартне обладнання замок, ключ, кріплення для колектора. Стандартний білий колір [01].
Параметри
| Szafka natynkowa | SGN | Liczba sekcji rozdzielaczy | Liczba sekcji | S [mm] | H [mm] | D [mm] | |||
| RS PTM | RSt PTM | DRS PTMe | R PTM | |||||
| SGN – 0 | 4 | — | — | — | — | 385 | 580 | 110 |
| SGN – 1 | 6 | — | — | — | — | 485 | 580 | 110 |
| SGN – 2 | 8 | — | — | — | — | 615 | 580 | 110 |
| SGN – 3 | 10 | — | — | — | — | 760 | 580 | 110 |
| SGN – 4 | 12 | — | — | — | — | 845 | 580 | 110 |
| SGN – 5 | 14 | — | — | — | — | 1015 | 580 | 110 |
| SGN – 6 | — | — | — | — | — | 1130 | 580 | 110 |
| SGN/U – 2 | 8 | 2-5 | 3-4 | — | 2-3 | 615 | 580 | 120 |
| SGN/U – 3 | 10 | 6-8 | 5-7 | 2-5 | 4-6 | 760 | 580 | 120 |
| SGN/U – 4 | 12 | 9 | 8-9 | 6 | 7-8 | 845 | 580 | 120 |
| SGN/U – 5 | 14 | 10-13 | 10-12 | 7-10 | 9-12 | 1015 | 580 | 120 |
| SGN/U – 6 | — | >13 | >12 | >10 | >12 | 1130 | 580 | 120 |
| SGN/G – 0 | 4 | — | — | — | — | 385 | 580 | 135 |
| SGN/G – 1 | 6 | — | 2 | — | — | 485 | 580 | 135 |
| SGN/G – 2 | 8 | 2-5 | 3-4 | — | 2-3 | 615 | 580 | 135 |
| SGN/G – 3 | 10 | 6-8 | 5-7 | 2-5 | 4-6 | 760 | 580 | 135 |
| SGN/G – 4 | 12 | 9 | 8-9 | 6 | 7-8 | 845 | 580 | 135 |
| SGN/G – 5 | 14 | 10-13 | 10-12 | 7-10 | 9-12 | 1015 | 580 | 135 |
| SGN/G – 6 | — | >13 | >12 | >10 | >12 | 1130 | 580 | 135 |
